섹션: 정보 시스템 운영, 유지 관리 및 지원
설명:
시험을 위해 LAN 토폴로지와 관련된 아래 정보를 알고 있어야 합니다.
LAN 토폴로지
네트워크 토폴로지는 컴퓨터 네트워크의 다양한 요소(링크, 노드 등)의 물리적 배열입니다.
기본적으로 네트워크의 토폴로지 구조이며 물리적 또는 논리적으로 표시될 수 있습니다. 물리적 토폴로지는 장치 위치 및 케이블 설치를 포함하여 네트워크의 다양한 구성 요소 배치를 나타내는 반면 논리적 토폴로지는 물리적 설계에 관계없이 네트워크 내에서 데이터가 흐르는 방식을 보여줍니다.
노드 간 거리, 물리적 상호 연결, 전송 속도 및/또는 신호 유형은 두 네트워크 간에 다를 수 있지만 토폴로지는 동일할 수 있습니다.
버스
버스 토폴로지가 사용되는 근거리 통신망에서 각 노드는 단일 케이블에 연결됩니다. 각 컴퓨터 또는 서버는 단일 버스 케이블에 연결됩니다. 소스의 신호는 의도한 수신자를 찾을 때까지 버스 케이블에 연결된 모든 기계로 양방향으로 이동합니다. 기계 주소가 데이터에 대해 의도한 주소와 일치하지 않으면 기계는 데이터를 무시합니다. 또는 데이터가 기계 주소와 일치하면 데이터가 승인됩니다. 버스 토폴로지는 단 하나의 와이어로 구성되어 있기 때문에 다른 토폴로지에 비해 구현 비용이 다소 저렴합니다. 그러나 기술 구현의 낮은 비용은 네트워크 관리의 높은 비용으로 상쇄됩니다. 또한 하나의 케이블만 사용되기 때문에 단일 장애 지점이 될 수 있습니다.

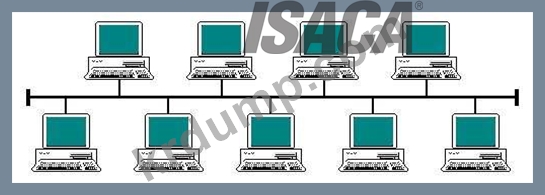

버스 토폴로지
그래픽 출처:
선형 버스
네트워크의 모든 노드가 정확히 두 개의 끝점(이것은 일반적으로 백본 또는 트렁크라고도 하는 '버스'임)이 있는 공통 전송 매체에 연결된 네트워크 토폴로지 유형 - 모든 데이터 네트워크의 노드 간에 전송되는 정보는 이 공통 전송 매체를 통해 전송되며 네트워크의 모든 노드에서 동시에 수신할 수 있습니다.
분산 버스
네트워크의 모든 노드가 전송 매체의 주요 섹션에 분기를 추가하여 생성되는 두 개 이상의 끝점을 갖는 공통 전송 매체에 연결되는 네트워크 토폴로지의 유형 - 물리적 분산 버스 토폴로지는 정확히 물리적 선형 버스 토폴로지와 동일한 방식(즉, 모든 노드가 공통 전송 매체를 공유함).
별
스타 토폴로지가 있는 LAN에서 각 네트워크 호스트는 지점 간 연결을 통해 중앙 지점에 연결됩니다. 스타 토폴로지에서 모든 노드(컴퓨터 워크스테이션 또는 기타 주변 장치)는 허브 또는 스위치라는 중앙 노드에 연결됩니다.
스위치는 서버이고 주변 장치는 클라이언트입니다. 네트워크가 스타 네트워크로 분류되기 위해 반드시 스타와 유사할 필요는 없지만 네트워크의 모든 노드는 하나의 중앙 장치에 연결되어야 합니다.
네트워크를 통과하는 모든 트래픽은 중앙 지점을 통과합니다. 중심점은 신호 중계기 역할을 합니다.
스타 토폴로지는 설계 및 구현이 가장 쉬운 토폴로지로 간주됩니다. 스타 토폴로지의 장점은 추가 노드를 추가할 수 있다는 점입니다. 스타 토폴로지의 주요 단점은 중앙 지점이 단일 실패 지점을 나타낸다는 것입니다.
스타 토폴로지
반지
데이터가 링 주위를 한 방향으로 이동하고 링의 각 장치가 신호가 이동할 때 신호를 강하게 유지하는 리피터 역할을 하는 순환 방식으로 설정된 네트워크 토폴로지입니다. 각 장치는 수신 신호용 수신기와 링의 다음 장치로 데이터를 보내기 위한 송신기를 통합합니다.
네트워크는 링 주위를 이동하는 신호의 능력에 따라 달라집니다. 장치가 데이터를 보낼 때 목적지에 도달할 때까지 링의 각 장치를 통해 이동해야 합니다. 모든 노드는 중요한 링크입니다. 하나의 노드가 다운되면 전체 링크가 영향을 받습니다.
링 토폴로지
망사
완전 메시 네트워크의 값은 모든 끝점을 포함하여 두 끝점의 통신 그룹이 Reed의 법칙에 의해 근사화된다고 가정할 때 가입자 수의 지수에 비례합니다.
메시 네트워크는 고가용성과 중복성을 제공합니다. 그러나 수십 개의 장치가 메시에 있는 경우 이러한 네트워크 비용은 매우 비쌀 수 있습니다.

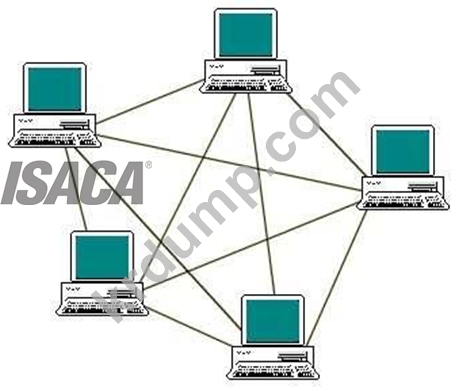

메쉬 토폴로지
완전히 연결된 메시 토폴로지
완전 연결 네트워크는 각 노드가 서로 연결된 통신 네트워크입니다. 그래프 이론에서는 완전한 그래프로 알려져 있습니다. 완전히 연결된 네트워크는 스위칭이나 브로드캐스팅을 사용할 필요가 없습니다. 그러나 가장 큰 단점은 연결 수가 노드 수에 따라 2차적으로 증가하므로 대규모 네트워크에는 매우 비실용적이라는 것입니다. 2노드 네트워크는 기술적으로 완전히 연결된 네트워크입니다.
부분적으로 연결된 메시 토폴로지
네트워크의 일부 노드가 점대점 링크를 통해 네트워크의 두 개 이상의 다른 노드에 연결되어 있는 네트워크 토폴로지 유형 - 이를 통해 다음에서 제공하는 일부 중복성을 활용할 수 있습니다. 네트워크의 모든 노드 간 연결에 필요한 비용과 복잡성 없이 물리적으로 완전히 연결된 메시 토폴로지.
다음 답변은 올바르지 않습니다.
제시된 다른 옵션은 유효하지 않습니다.
참조:
CISA 리뷰 매뉴얼 2014, 페이지 번호 262
