설명/참조:
CDP가 활성화된 Cisco 장치는 주기적 인터페이스 업데이트를 멀티캐스트로 전송합니다.
이웃에게 자신을 알리기 위해 주소를 지정합니다. 2계층 프로토콜이기 때문에
패킷이 라우팅되지 않습니다. 따라서 감지된 장치는 즉시 연결된 이웃이 됩니다.

적절한 장치를 지정하고 "Device" 상자로 드래그합니다. 오른쪽 아래 상자에 있는 장치에는 2개의 인터페이스 Fa0/2 및 Fa0/4가 있습니다. 또한 링크는 오른쪽에 있는 PC와 오른쪽 아래에 있는 장치를 연결합니다. 직통 링크 -> 스위치입니다. 질문에 따르면 이 토폴로지에는 라우터 3개와 스위치 1개가 포함되어 있습니다. -> 다른 두 장치는 라우터입니다. 다음과 같은 적절한 위치에:
(Host D와 Host E는 두 개의 라우터를 배치한 후 자동으로 추가됩니다.
인접 라우터에 액세스)

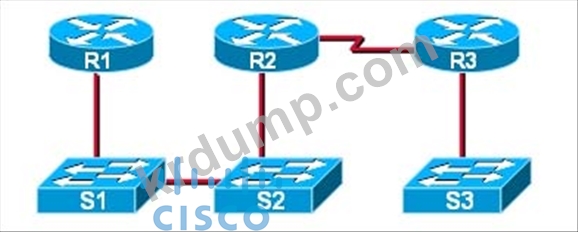

다음 장치 사이에 적절한 연결을 지정하십시오.
+
왼쪽의 라우터는 FastEthernet 인터페이스를 통해 메인 라우터와 연결됩니다. 크로스오버 케이블을 사용합니다.
+
오른쪽 라우터는 직렬 인터페이스를 통해 메인 라우터와 연결됩니다.
직렬 케이블
+
오른쪽 라우터와 스위치: 직선 케이블 사용
+
왼쪽 라우터와 컴퓨터: 크로스오버 케이블 사용(사용할 케이블 유형을 기억하려면 다음 팁을 따르십시오.
-
2개의 라우터의 2개의 직렬 인터페이스를 연결하려면 직렬 케이블을 사용합니다.
-
크로스오버 케이블 또는 직선 케이블을 사용하는 시기를 지정하려면 다음을 기억해야 합니다. 그룹 1: 라우터, 호스트, 서버 그룹 2: 허브, 스위치 그룹 1의 장치 1개 + 그룹 2의 장치 1개: 직선 케이블 사용 장치 2개 같은 그룹에서: 크로스오버 케이블 사용 예를 들어. 직선 케이블을 사용하여 스위치와 라우터, 스위치와 호스트, 허브와 호스트, 허브와 서버... 그리고 크로스오버 케이블을 사용하여 스위치와 스위치, 스위치와 허브, 라우터와 라우터, 호스트와 호스트를 연결합니다. . ) 인터페이스에 적절한 IP 주소 할당: 기본 라우터에서 show running-config 명령을 사용합니다.
(실제 CCNA 시험에서 다른 IP 주소를 볼 수 있다는 점에 유의하십시오. 위에 표시된 주소는 데모용으로만 사용됩니다.)
출력에서 우리는 메인 라우터의 Fa0/0 인터페이스의 IP 주소가
192.168.152.177/28. 이 주소는 다음과 같은 하위 네트워크에 속합니다.
증분: 16(/28 = 255.255.255.240 또는 1111 1111.1111 1111.1111 1111.1111 0000)
네트워크 주소: 192.168.152.176(176 = 16 * 11 및 176 < 177이므로)
브로드캐스트 주소: 192.168.152.191(191 = 176 + 16 - 1이므로)
그리고 이 하위 네트워크에 속한 목록에서 IP 주소를 선택할 수 있습니다.
192.168.152.190을 Fa0/0 인터페이스에 할당 왼쪽에 있는 라우터 Serial0/0 인터페이스에 동일한 방법을 사용하고 IP 주소는 192.168.152.161 증분: 16 네트워크 주소: 192.168.152.160(160 = 16 * 10이므로) 및 160 < 161) 브로드캐스트 주소: 192.168.152.175(176 = 160 + 16 - 1) -> 오른쪽 라우터의 Serial0/0 인터페이스로 192.168.152.174를 선택합니다. 왼쪽 라우터의 Fa0/1 인터페이스 IP(왼쪽 컴퓨터): 192.168.152.129/28 증분: 16 네트워크 주소: 192.168.152.128(128 = 16 * 8 및 128 < 129이므로) 브로드캐스트 주소: 192.168.152.143(143 = 128 + 16 - 1) -> 오른쪽 IP(왼쪽 컴퓨터)에 있는 라우터의 인터페이스 Fa0/0 목록에서 192.168.152.142를 선택합니다. 192.168.152.225/28 증분: 16 네트워크 주소: 192.168.152.224(224 = 16 * 14 및 224 < 225이므로) 브로드캐스트 주소: 192.168.152.239(239 = 224 + 16 - 1이므로) -> 목록에서 192.168.152.238을 선택합니다. 구성을 요약하기 위해 아래 그림을 살펴보겠습니다. 다음 명령을 사용하여 왼쪽과 오른쪽에 있는 두 개의 라우터: Router1 = 왼쪽에 있는 라우터 Fa0/0 및 Fa0/1 인터페이스에 적절한 IP 주소 할당: Router1>enable Router1#configure terminal Router1(config)#interface fa0/0 Router1(config -if)#ip 주소 192.168.152.190 255.255.255.240 Router1(config-if)#no shutdown Router1(config-if)#interface fa0/1 Router1(config-if)#ip 주소 192.168.152.142 255.255.255.240 Router1(config -if)#no shutdown 암호 설정(2개의 라우터에서 구성)요약하려면 아래 그림을 살펴보십시오. 다음 명령을 사용하여 왼쪽과 오른쪽에 두 개의 라우터를 구성합니다. Router1 = 왼쪽 라우터 Fa0/0 및 Fa0/1 인터페이스에 적절한 IP 주소 할당: Router1>enable Router1#configure terminal Router1 (config)#interface fa0/0 Router1(config-if)#ip address 192.168.152.190 255.255.255.240 Router1(config-if)#no shutdown Router1(config-if)#interface fa0/1 Router1(config-if)# IP 주소 192.168.152.142 255.255.255.240 Router1(config-if)#no shutdown 비밀번호 설정(2개의 라우터에 설정)요약하려면 아래 그림을 살펴보십시오. 다음 명령을 사용하여 왼쪽과 오른쪽에 두 개의 라우터를 구성합니다. Router1 = 왼쪽 라우터 Fa0/0 및 Fa0/1 인터페이스에 적절한 IP 주소 할당: Router1>enable Router1#configure terminal Router1 (config)#interface fa0/0 Router1(config-if)#ip address 192.168.152.190 255.255.255.240 Router1(config-if)#no shutdown Router1(config-if)#interface fa0/1 Router1(config-if)# IP 주소 192.168.152.142 255.255.255.240 Router1(config-if)#no shutdown 비밀번호 설정(2개의 라우터에 설정)190 255.255.255.240 Router1(config-if)#no shutdown Router1(config-if)#interface fa0/1 Router1(config-if)#ip address 192.168.152.142 255.255.255.240 Router1(config-if)#no shutdown 비밀번호 설정 (2개의 라우터에서 구성)190 255.255.255.240 Router1(config-if)#no shutdown Router1(config-if)#interface fa0/1 Router1(config-if)#ip address 192.168.152.142 255.255.255.240 Router1(config-if)#no shutdown 비밀번호 설정 (2개의 라우터에서 구성)
+
콘솔 비밀번호: Router1(config-if)#exit Router1(config)#line console 0 Router1(config-line)#password consolepw Router1(config-line)#login Router1(config-line)#exit
+

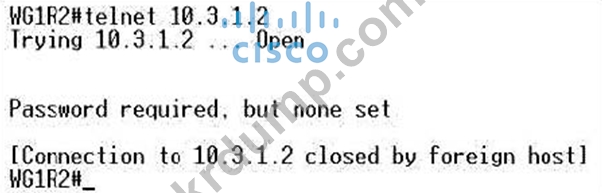

텔넷 비밀번호: Router1(config)#line vty 0 4 Router1(config-line)#password telnetpw Router1(config-line)#login Router1(config-line)#exit
+
권한 모드 암호: Router1(config)#enable password privpw 구성 저장: Router1(config)#exit Router1#copy running-config startup-config Router2의 IP 주소 구성(오른쪽 라우터) Router2>enable Router2#configure terminal Router2 (구성)#인터페이스 fa0/0
Router2(config-if)#ip address 192.168.152.238 255.255.255.240 Router2(config-if)#no shutdown Router2(config-if)#interface serial0/0 Router2(config-if)#ip address 192.168.152.174 255.255.255.240 Router2(config-if)#no shutdown 및 Router1에 대해 수행한 것처럼 Router2에 대한 콘솔, 텔넷 및 권한 모드 암호를 설정합니다. 작업을 마치면 구성을 저장해야 합니다.

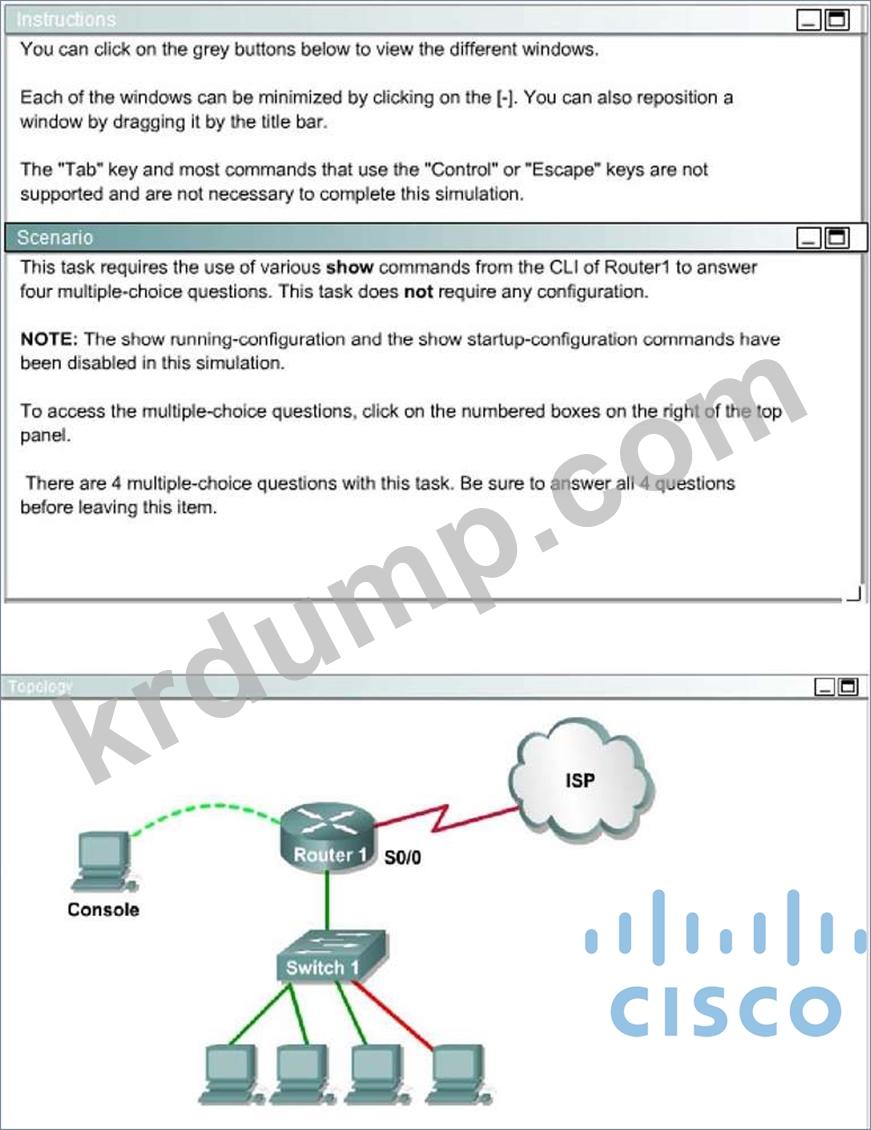

설명/참조:
이것은 /29 주소이므로 이 서브넷에는 6개의 사용 가능한 IP가 있습니다.
